铱星天线无源天线的射频线配置
Beam Communications 宣布铱星天线 RST710 正式停产，推荐使用升级型号 RST210。RST210 具备 IP66 防护等级、ASA 工程塑料外壳、更高结构强度，并兼容 1\"-14NF 标准天线底座，适用于海事、固定站点与车辆通信等严苛环境。
铱星 RST210 天线｜技术介绍、安装指南与射频线衰减计算
（基于 1.6GHz / 总链路损耗 ≤ 3 dB / 接头损耗 0.1 dB）
在海事通信、户外固定站点、应急通信系统中，铱星网络的稳定性高度依赖天线系统的设计与安装。本文基于 Beam Communications 官方资料，对 RST210 铱星被动天线进行完整介绍，并结合工程实际需求，给出 射频线衰减计算、线缆最大可用长度 等关键内容。

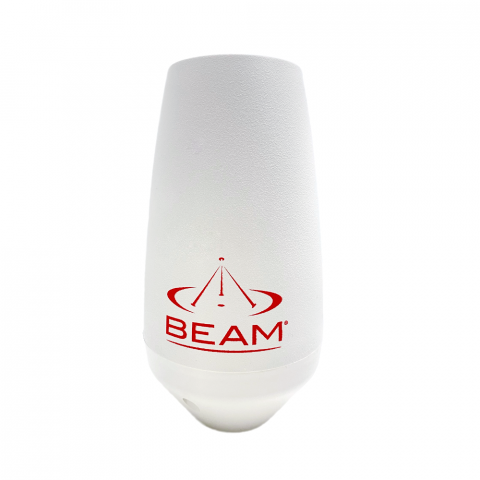

一、RST210 天线简介
RST210 是 Beam 公司推出的 Iridium 铱星全向被动天线，专为海事与户外环境设计。
核心特性
- Iridium 官方认证
- 全向被动天线（Omni）
- IP66 防护等级
- 适用于海事恶劣环境
- 支持 1"-14NF 美制标准天线底座
- 频率范围：1616–1626.5 MHz
- 增益：2 dBic
- 接口：TNC-F
物理参数
- 直径：95 mm
- 高度：150 mm（含底座 191.5 mm）
- 重量：0.87 kg（含支架）
二、安装指南（工程简化版）
1. 安装位置要求
- 垂直安装（顶部朝上）
- 360°无遮挡视野
- 远离其他发射设备
- 远离热源与烟气（如船舶排气口）
- 必须安装在户外
- 使用 Beam 认证或等效低损耗射频线
2. 安装步骤
- 将橡胶密封圈放入天线底座槽内
- 将射频线穿过支架并连接到天线 TNC 接口
- 使用 4 颗六角螺丝固定天线与底座
- 使用 U 型抱箍固定在杆件上
- 另一端连接至铱星终端
三、射频链路要求：1.6GHz 下总衰减 ≤ 3 dB
铱星被动天线系统的关键指标：
天线 → 终端 的总链路损耗必须 ≤ 3 dB
组成部分包括：
| 项目 | 损耗 |
|---|---|
| 射频线衰减 | 与线材型号、长度相关 |
| 接头损耗 | 0.1 dB / 个（天线端 1 个 + 设备端 1 个 = 0.2 dB） |
因此可用于线缆的衰减预算为：
[ 3 - 0.2 = 2.8 \text{ dB} ]
四、不同射频线在 1.6GHz 下的最大可用长度
以下数据均来自 Times Microwave 官方资料（按 1500–1800MHz 区间近似计算）。
1. LMR240（衰减最高）
- 衰减：约 34.4 dB / 100m
- 可用线损预算：2.8 dB
[ L = (2.8 / 34.4) \times 100 = 8.13 \text{ m} ]
✔ LMR240 最大可用长度 ≈ 8 米
2. LMR400（常用中等损耗）
- 衰减：约 16.8 dB / 100m
[ L = (2.8 / 16.8) \times 100 = 16.7 \text{ m} ]
✔ LMR400 最大可用长度 ≈ 17 米
3. LMR600（低损耗）
- 衰减：约 10.9 dB / 100m
[ L = (2.8 / 10.9) \times 100 = 25.7 \text{ m} ]
✔ LMR600 最大可用长度 ≈ 26 米
4. LCF78‑50JA（7/8” 超低损耗）
——含两端 0.5m LMR240 跳线的工程修正版
工程实际中，LCF78‑50JA 两端通常需要各使用 0.5 m LMR240 作为跳线，因此需要重新计算链路损耗。
参数
- LCF78‑50JA 衰减：4.94 dB / 100m
- LMR240 衰减：34.4 dB / 100m
- 接头损耗：0.1 dB × 4 = 0.4 dB
跳线损耗
[ 34.4 \times 0.5 / 100 = 0.172 \text{ dB} ]
两端共：
[ 0.172 \times 2 = 0.344 \text{ dB} ]
可用于 LCF78‑50JA 的线损预算
[ 3 - 0.4 - 0.344 = 2.256 \text{ dB} ]
LCF78‑50JA 最大可用长度
[ L = (2.256 / 4.94) \times 100 = 45.67 \text{ m} ]
✔ LCF78‑50JA 最大可用长度（含跳线）≈ 46 米
五、不同线材最大长度汇总（基于 3 dB 总链路损耗）
| 线材型号 | 衰减（1.6GHz） | 最大长度 |
|---|---|---|
| LMR240 | 34.4 dB / 100m | 8 m |
| LMR400 | 16.8 dB / 100m | 17 m |
| LMR600 | 10.9 dB / 100m | 26 m |
| LCF78‑50JA（含两端 0.5m LMR240） | 4.94 dB / 100m | 46 m |
六、最终建议（按工程场景选择）
| 场景 | 推荐方案 | 最大长度 |
|---|---|---|
| 普通安装（≤10m） | LMR240 | 8m |
| 中等距离（10–17m） | LMR400 | 17m |
| 中长距离（17–26m） | LMR600 | 26m |
| 超长距离（30–60m） | LCF78‑50JA（含跳线） | 46m |
| 更长距离 / 复杂船舶布线 | BEAM RST740 有源天线（推荐） | 适合 30m–100m+ |
七、总结
- RST210 是一款高可靠性的铱星被动天线
- 铱星系统要求 总链路损耗 ≤ 3 dB
- 接头损耗按 0.1 dB / 个 计算
- 工程中应优先选择 LMR400 / LMR600 / LCF78‑50JA
- 超长距离必须考虑 跳线损耗 + 接头数量
- LCF78‑50JA 在工程场景下的真实可用长度为 46 米
- 若布线超过 30 米，强烈推荐使用 BEAM RST740 有源天线，可显著降低损耗并提升稳定性
