Iridium Beam Active Antenna RST740 产品规格说明书
产品概述
Iridium Beam Active Antenna RST740 是一款专为**陆地（Land）与海洋（Maritime）**应用设计的高性能有源/带载（Active/Powered）铱星天线。当安装环境需要天线与终端（如 Docking 站或铱星电话）之间进行超长距离的射频电缆连接（超过20米/60英尺）时，RST740 是最具成本效益的终极解决方案。
传统的无源天线在长距离传输中面临严重的信号衰减，而 RST740 内部集成了功率放大器（TX 信号发送）与低噪声放大器（RX 信号接收）。这使它能够支持使用更纤细、成本更低的电缆，实现**最长达 100 米（300英尺）**的超长稳定连接，确保全球卫星通信始终畅通无阻。
核心优势与特点
- 支持超长电缆运行： 突破无源天线的距离限制，支持 23 米至 104 米以上的长距离布线。
- 有源双向放大（Active Antenna）： 内部集成低噪声放大器（LNA）与功率放大器（PA），全方位优化收发信号质量。
- 全向辐射特性（Omni-directional）： 无需对准卫星，即可提供稳定的全向铱星信号覆盖。
- 全天候坚固设计： 具备极强的耐候性、耐风暴及抗极寒/酷暑能力，满足恶劣的室外安装环境。
- 高品质防护外壳： 专为海洋及重工业环境打造，防海洋盐雾、耐腐蚀。
- 标准肥皂盒式/杆式安装（Pole/Mast Mount）： 小巧美观，易于在桅杆或管道上快速部署。
- 附带电源偏置盒（Bias Box）： 标配电源馈电偏置盒，保证射频线缆上的稳定电能传输。
- 12个月质保服务： 提供 12 个月原厂维修或更换保障。
典型应用场景
- 海洋船舶（Maritime）： 大型轮船、游艇及海工平台上需要将天线安装在桅杆顶部、终端部署在底舱的场景。
- 偏远地区（Remote Area）： 科学考察站、林区、矿场等户外中继或固定基站。
- 建筑内部（In-building）： 大型建筑、地下指挥所等需要通过超长线缆将信号引至室外的固定场所。
技术规格参数
1. 电气性能 (Electrical Specifications)
| 参数项 | 技术规格 | 备注说明 |
|---|---|---|
| 工作频率 (Frequency) | 1616.0 - 1626.5 MHz | 覆盖完整铱星 (Iridium) 带宽 |
| 输入电压 (Input Voltage) | 9 - 36 V DC | 宽压输入，适应船舶与车载电源 |
| 直流峰值功耗 (DC Peak Power) | 30W | 满载发射时最大功耗 |
| 直流均方根功耗 (DC RMS Power) | 3.2W | 正常工作状态 |
| 待机均方根功耗 (DC Standby) | 0.32W | 极低待机功耗 |
| 射频阻抗 (Impedance) | 50 Ohms | 标准射频阻抗 |
| 有源天线电缆总损耗 | 11.5 - 13.5 dB | 端到端总损耗范围要求 |
| 最大等效发射功率 (EIRP) | 12.31 dBW Max | 符合 FCC 限制 |
| 射频输入功率（美/加） | 29 dBm 或 0.8 Watt 峰值 | 传导功率 |
| 调制与发射特性 | 调制类型: Q7W / 发射设计: 96K1Q7W | 高效数字调制 |
2. 环境适应性 (Environmental Specifications)
| 参数项 | 技术规格 |
|---|---|
| 极限降雨暴露 (Rain Exposure) | 37 mm / 10分钟；145 mm / 24小时 |
| 极限降雪暴露 (Snow Exposure) | 3.0 kN/m² |
| 最大抗风强度 (Wind Resistance) | 35 m/s |
| 存储温度 (Storage Temp) | -40°C 至 +80°C (-40°F 至 +176°F) |
| 工作温度 (Operational Temp) | -25°C 至 +55°C (-13°F 至 +131°F) |
| 环境集成类别 | [x] 商业级 [x] 轻工业 & 重工业级 |
3. 物理规格 (Physical Specifications)
| 组件类别 | 尺寸 (mm / inches) | 重量 (kg / lbs) |
|---|---|---|
| 天线本体 (Antenna) | 208.5 H × 142.4 D (Dia) (8.21 H × 5.61 Dia) |
0.51 kg (1.125 lbs) |
| 包装箱 (Box) | 260 × 210 × 170 (10.24 × 8.27 × 6.69) |
2.22 kg (4.89 lbs) |
| 天线接头 (Connector) | TNC Female (TNC 母头) | - |

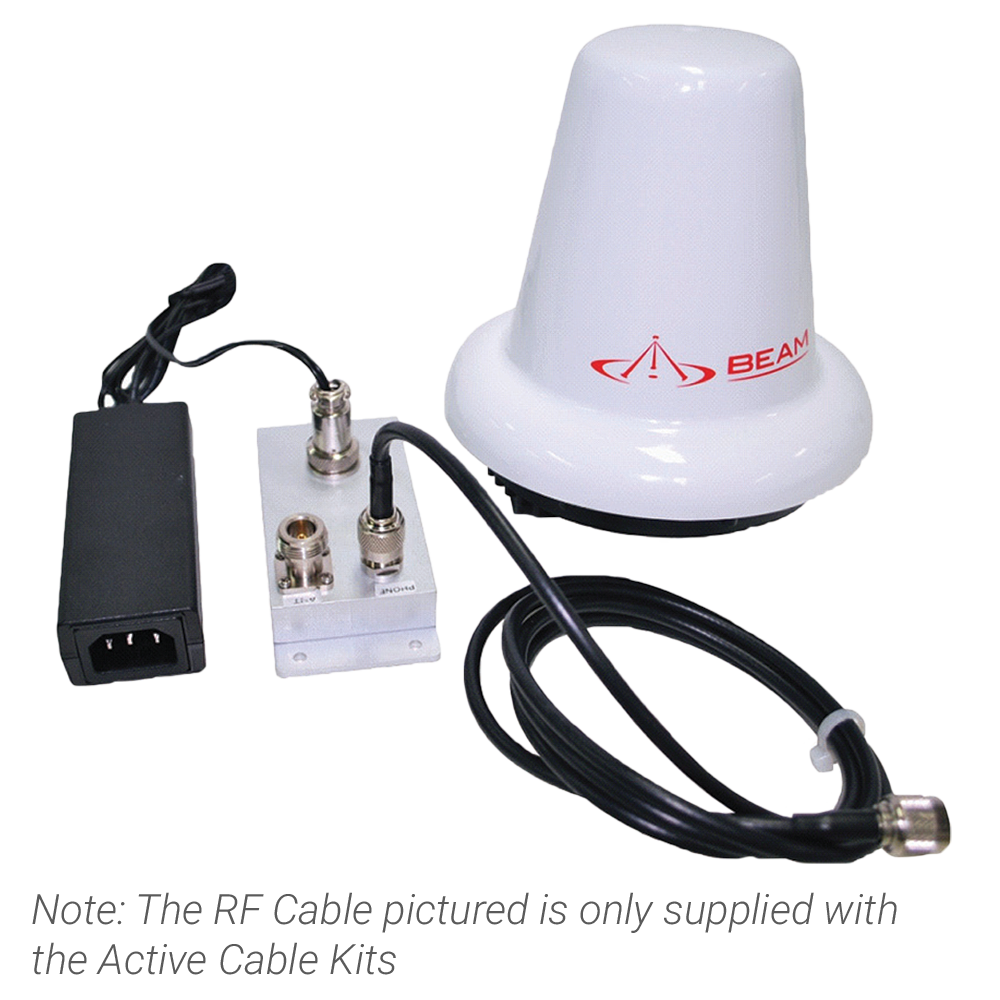

包装清单 (Kit Contents)
标准 Iridium 有源天线套件中包含以下专业组件，可快速完成部署：
- RST740 有源天线 (Antenna) × 1
- 电源馈电偏置盒 (Bias Box) × 1 (用于将直流电源馈入射频线缆)
- 天线安装支架 (Mounting Bracket) × 1 (适用最大内径 35.4mm / 1.4英寸的管道/桅杆)
- 定位防滑螺钉 (Set Screws) × 3
- 天线固定螺丝 (Mounting Screws) × 3
- 平垫圈 (Flat Washers) × 3
- 弹簧垫圈 (Split Washers) × 3
- AC 交流电源适配器 (AC Adapter) × 1
- DC 直流电源连接线 (DC Power Cable) × 1
选配附件：Beam 官方认证有源电线套件
由于有源天线对射频传输和电源馈送有严格的阻抗与损耗控制要求，必须搭配使用 Beam 官方认证的有源电缆套件。可根据实际安装距离选择以下规格：
- RST944： Iridium Beam Active 电缆套件 - 23 米 / 75.5 英尺
- RST945： Iridium Beam Active 电缆套件 - 34 米 / 111.5 英尺
- RST923： Iridium Beam Active 电缆套件 - 52 米 / 170.6 英尺
- RST927： Iridium Beam Active 电缆套件 - 75 米 / 246.1 英尺
- RST948： Iridium Beam Active 电缆套件 - 104 米 / 341.21 英尺
核心安装指南
- 视线开阔（Clear Line of Sight）： 天线必须垂直安装于室外，且四周无高大金属物体或建筑物遮挡，确保 360° 无死角直视天空。
- 电化学腐蚀防护（Galvanic Corrosion Protection）： 本天线底座和管道适配器采用铝合金材质。当安装到钢制桅杆或金属支架上时，极易发生电化学反应导致铝材腐蚀。建议：
- 在所有射频接头处缠绕自粘性硅胶防水胶带。
- 尽可能使用耐紫外线（UV）的非金属桅杆。
- 在所有接触天线的金属表面涂抹硅脂或防蚀接头化合物。
- 在钢制桅杆与铝合金适配器之间垫入绝缘塑料或橡胶套管。
- 安全间距： 为满足 FCC 射频辐射暴露要求，在天线工作期间，天线与人员之间必须保持至少 55 厘米（21.7 英寸）的安全距离。
- 合规性： 通过 FCC 认证，并获得 Iridium 官方全面认证（Iridium Approved）。
