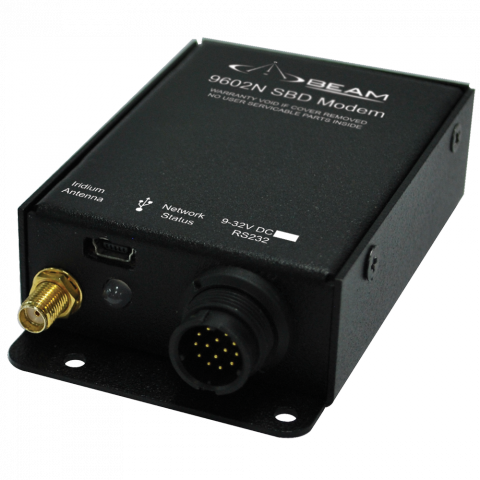

Beam 9602N SBD Modem
Beam 9602N SBD Modem 是一款基于 Iridium 全球卫星网络的短报文数据（SBD）通信终端，内置 9602N 模块，支持 USB 与 RS232 数据接口，适用于远程监控、海事通信、运输设备管理等应用场景。
主要特性
- 内置 Iridium 9602N SBD 模块
- 全球极区覆盖
- 9–32V DC 宽电压输入
- USB / RS232 双数据接口
- 自动消息队列通知
- 坚固紧凑结构，适用于工业与海事场景
- 安装简易，支持 L 型支架固定
- 12 个月保修
技术规格
物理参数
- Modem 尺寸：90W × 59L × 25H mm
- 包装尺寸：145W × 150L × 55H mm
- 重量：0.25 kg（设备），0.576 kg（包装）
射频特性
- 频率范围：1616–1626.5 MHz
- 接口阻抗：50 Ω（SMA F）
- 接收灵敏度：-117 dBm
- 峰值功率：7.5 W
- 平均功率：0.95 W（消息传输）
电气参数
- 输入电源：9–32 VDC
- 插头电源：100–240VAC（如提供）
- 数据接口：USB Mini-B / RS232
- 默认串口：19200 8N1（CTS/RTS）
环境参数
- 工作湿度：<75% RH
- 工作温度：-40°C 至 +85°C
- 存储温度：-40°C 至 +85°C
功耗
- 发射峰值：125 mA（1.5W @ 12V）
- 空闲平均：30 mA（0.36W @ 12V）
包装清单
- 9602N SBD Modem
- Coaxial Adaptor
- DC External Cable

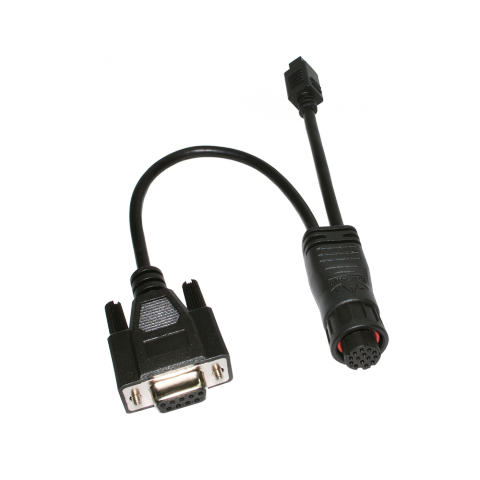

- Power & IO Cable
- Mounting L Bracket + Screws
- Resources CD
- Quick Start Guide
应用场景
- 远程设备监控
- 海事通信
- 运输与物流管理
- 环境监测设备
- 无人值守站点数据回传
产品信息
型号：待补充
品牌 / 公司：BEAM Communications
产品分类：铱星模块
页面标题：铱星模块9602N｜Beam 9602N SBD Modem｜Iridium 全球短报文数据终端｜BEAM 官方认证
技术参数
| 参数项 | 参数值 |
|---|
| physical | - dimensions modem mm：90W × 59L × 25H
- dimensions box mm：145W × 150L × 55H
- weight modem kg：0.25
- weight box kg：0.576
|
|---|
| rf characteristics | - multiplexing：TDMA/FDMA
- impedance：50 Ohms (SMA F)
- oscillator stability ppm：±1.5 ppm
- frequency range mhz：1616–1626.5
- spurious rejection db：60 dB @ >1 MHz
- receiver sensitivity dbm：-117 dBm
- standby power w：0.225
- average power w：0.95
- peak power w：7.5
|
|---|
| electrical | - power input vdc：9–32 VDC, 1A
- plug pack：100–240VAC 50/60Hz
- interfaces：USB Mini-B；RS232 9-pin
- default baud：19200 8N1 (CTS/RTS)
- autobaud：false
|
|---|
| environmental | - humidity：<75% RH
- operating temp c：-40 to +85
- storage temp c：-40 to +85
|
|---|
| power consumption | - emc：CE
- speed bps：2400
- modem type：SBD Data only
- tx peak ma：125
- idle avg ma：30
|
|---|
| kit contents | 9602N SBD Modem；Coaxial Adaptor；DC External Cable；Power & IO Cable；Mounting L Bracket + Screws；Resources CD；Quick Start Guide |
|---|
产品要点
- 全球极区覆盖
- 基于 Iridium 卫星网络，提供从南北极到全球任意区域的短报文通信能力。
- 内置 Iridium 9602N 模块
- 设备集成原生 9602N SBD 模块，确保稳定的短报文收发性能。
- USB 与 RS232 双数据接口
- 支持 USB Mini‑B 与 RS232 9-pin 接口，满足多种工业设备集成需求。
- 宽电压输入 9–32V DC
- 适用于车辆、船舶、远程设备等多种供电环境。
- 紧凑坚固结构
- 90×59×25mm 小型化设计，适用于恶劣环境部署。
- 自动消息队列通知
- 支持 SBD 队列自动通知机制，提高数据传输效率。
- 低功耗设计
- 待机功耗仅 0.225W，适合长期运行的远程监控设备。
- 宽温度范围
- 工作温度 -40°C 至 +85°C，适用于极端气候环境。
常见问题
9602N SBD Modem 是否支持全球覆盖？
是的，设备基于 Iridium 卫星网络，提供全球极区覆盖，包括南北极区域。
设备支持哪些数据接口？
支持 USB Mini‑B 和 RS232 9-pin 两种数据接口，USB 接口优先级高于 RS232。
设备的供电范围是多少？
输入电压范围为 9–32V DC，适用于车辆、船舶和工业设备供电环境。
9602N 是否支持自动波特率？
不支持自动波特率，默认串口参数为 19200 8N1，可通过 AT+IPR 命令设置。
设备的工作温度范围是多少？
工作温度范围为 -40°C 至 +85°C，适合极端环境部署。
安装是否需要额外配件？
设备自带 L 型安装支架，可用于增强固定强度；天线需另行安装。
LED 指示灯代表什么含义？
绿色表示电源正常且网络可见；橙色表示电源正常但网络不可用。
是否包含完整安装所需的线缆？
包装内包含 Power & IO Cable、DC External Cable、USB Cable 以及天线适配器。
